Testovací protokol GODIAG GT100 OBD II rozbočovacia skrinka, rozhranie na pripojenie ECU, monitorovanie napätia, rozšírená diagnostika a napájanie pri výmene batérie

Popis

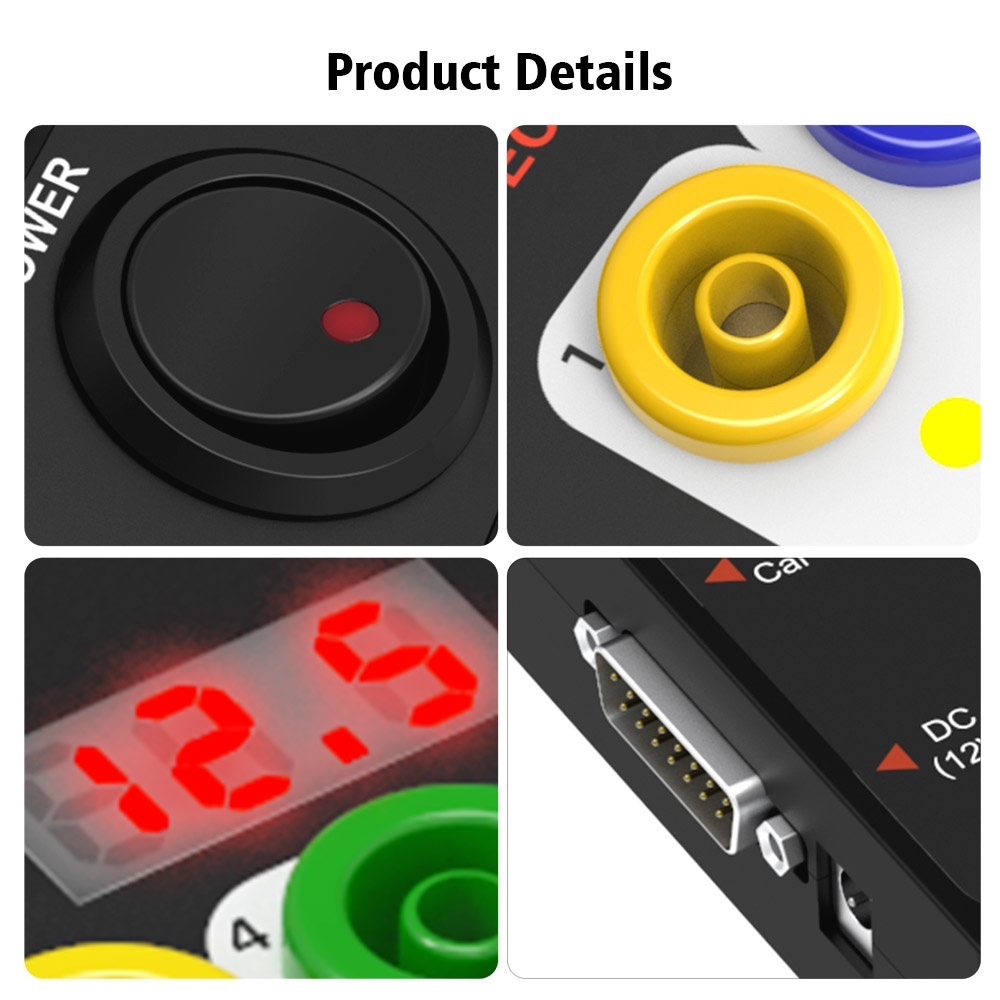

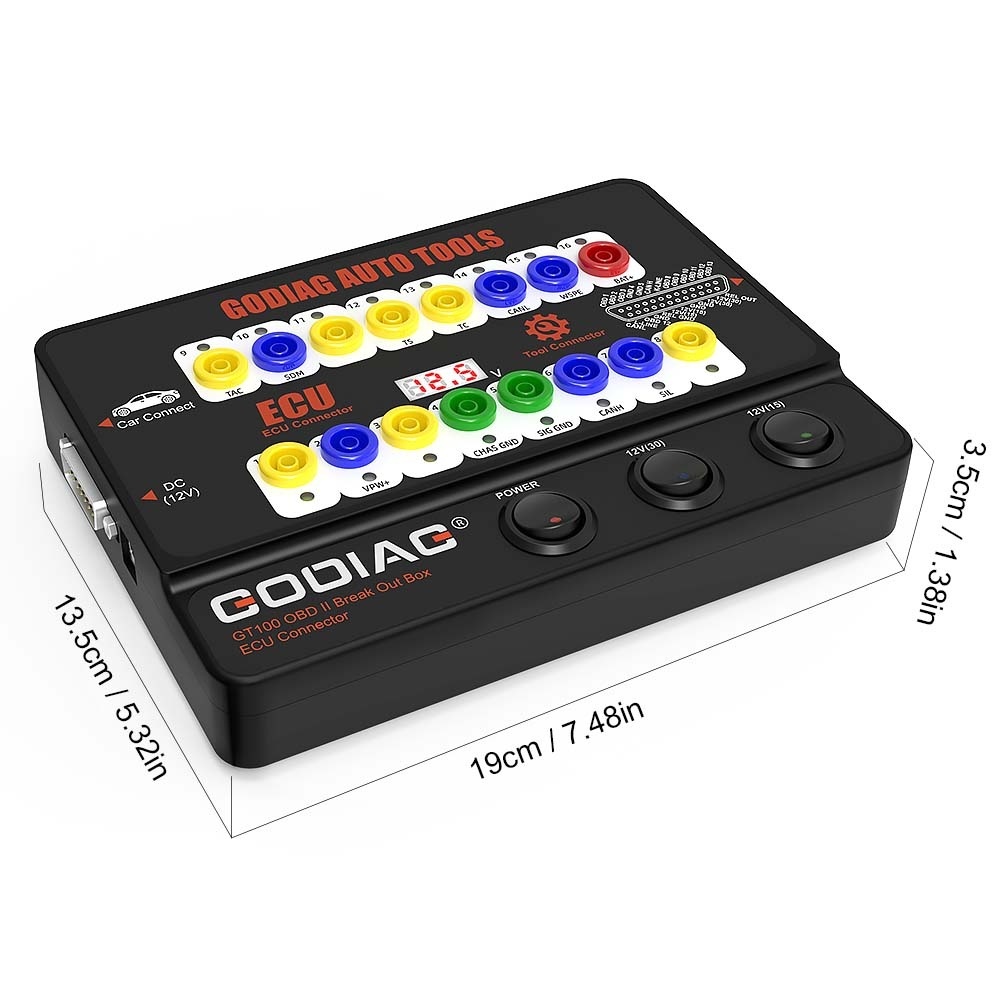

GODIAG GT100 je profesionálne rozhranie typu OBD II Break Out Box, určené pre technikov, autoelektrikárov, dielne a pokročilých používateľov, ktorí potrebujú rýchlu diagnostiku, identifikáciu komunikačných liniek OBD2, priame pripojenie k ECU a kontrolu napätí v diagnostickom porte. Zariadenie funguje ako sprostredkujúca platforma medzi vozidlom, testerom a modulmi ECU a poskytuje jednoduchý prístup k príslušným pinom a oveľa prehľadnejší spôsob analýzy komunikácie.

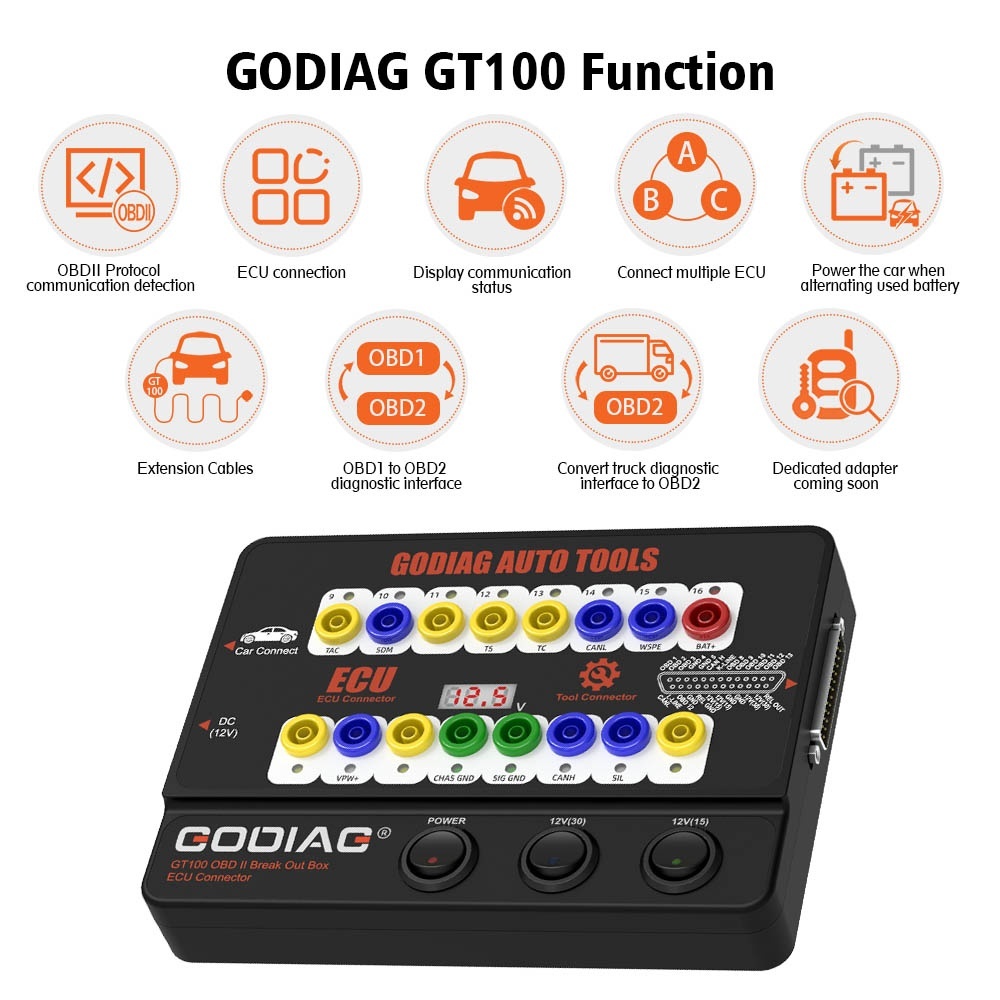

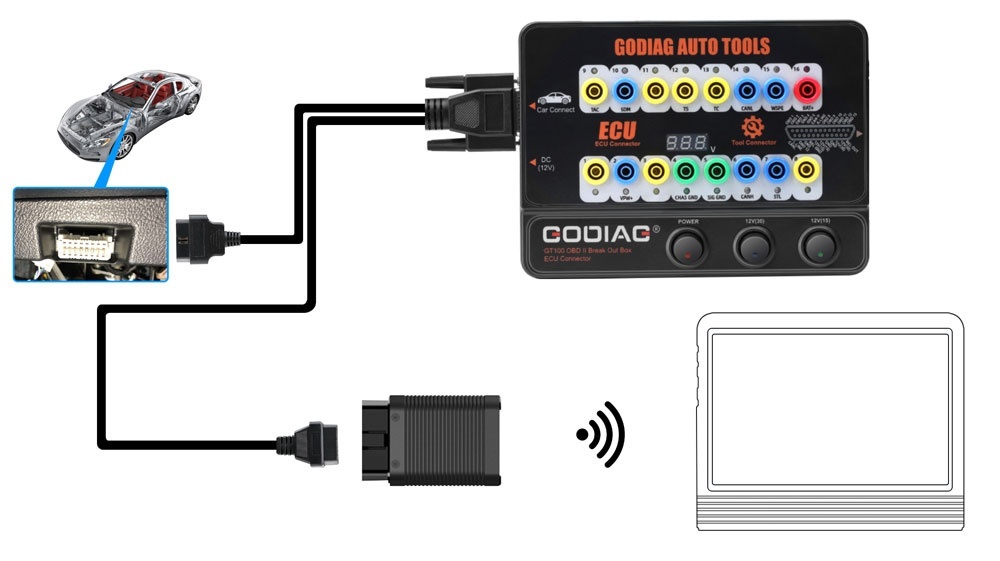

Jednou z najužitočnejších výhod modelu GT100 je skutočnosť, že dokáže zistiť protokol OBDII používaný vozidlom a vizuálne zobraziť stav komunikácie. Po pripojení k portu OBD2 automobilu a k diagnostickému testeru sa príslušné LED indikátory aktívnych liniek rozsvietia alebo zablikajú, čo umožňuje rýchlu identifikáciu liniek CAN, ISO9141, K-Line alebo J1850. Zariadenie navyše zobrazuje v reálnom čase napätie v rozhraní OBDII, čo pomáha predchádzať chybám pri diagnostike alebo programovaní spôsobeným nízkym napätím. Príručka odporúča zastaviť diagnostiku alebo programovanie, ak napätie klesne pod 11V, aby sa predišlo nemožnosti naštartovať vozidlo, strate údajov alebo zablokovaniu modulov.

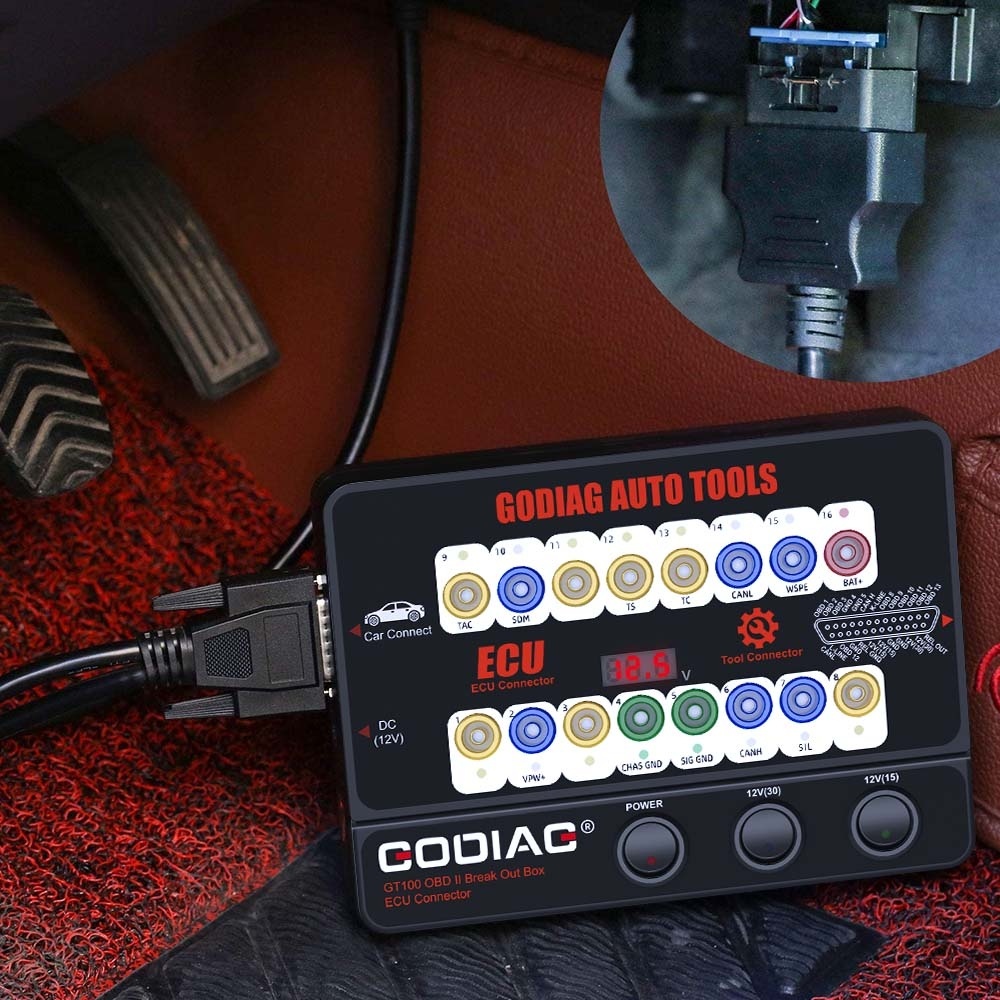

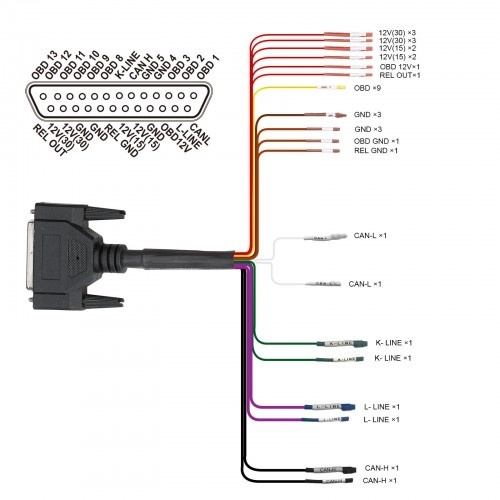

GT100 je ideálny aj na pripojenie jedného modulu ECU na stole alebo mimo automobilu pomocou priložených farebných prepojovacích káblov. Vďaka tomu je veľmi užitočný na individuálnu diagnostiku modulu, testovanie a programovanie ECU, vrátane situácií, keď je potrebné samostatné napájanie modulu. Príručka upresňuje, že v prípade ECU s protokolom CAN môže byť potrebné použiť 120 ohmový rezistor, ktorý je súčasťou súpravy. Napájanie možno zabezpečiť priamo z portu OBDII automobilu alebo cez priložený AC napájací adaptér.

Ďalšou silnou stránkou je funkcia predĺženia a prístupu k portu OBDII. GT100 totiž dokáže predĺžiť diagnostické rozhranie vozidla a poskytnúť pohodlnejší prístup v stiesnených priestoroch, keď je OBD konektor ťažko dostupný alebo keď kábel testera nie je dostatočne dlhý. Príručka uvádza, že predĺženie môže dosiahnuť až 1,2 metra, čo je užitočné pri servisných činnostiach, meraniach a testovaní tvaru vlny alebo napätia v porte OBD2.

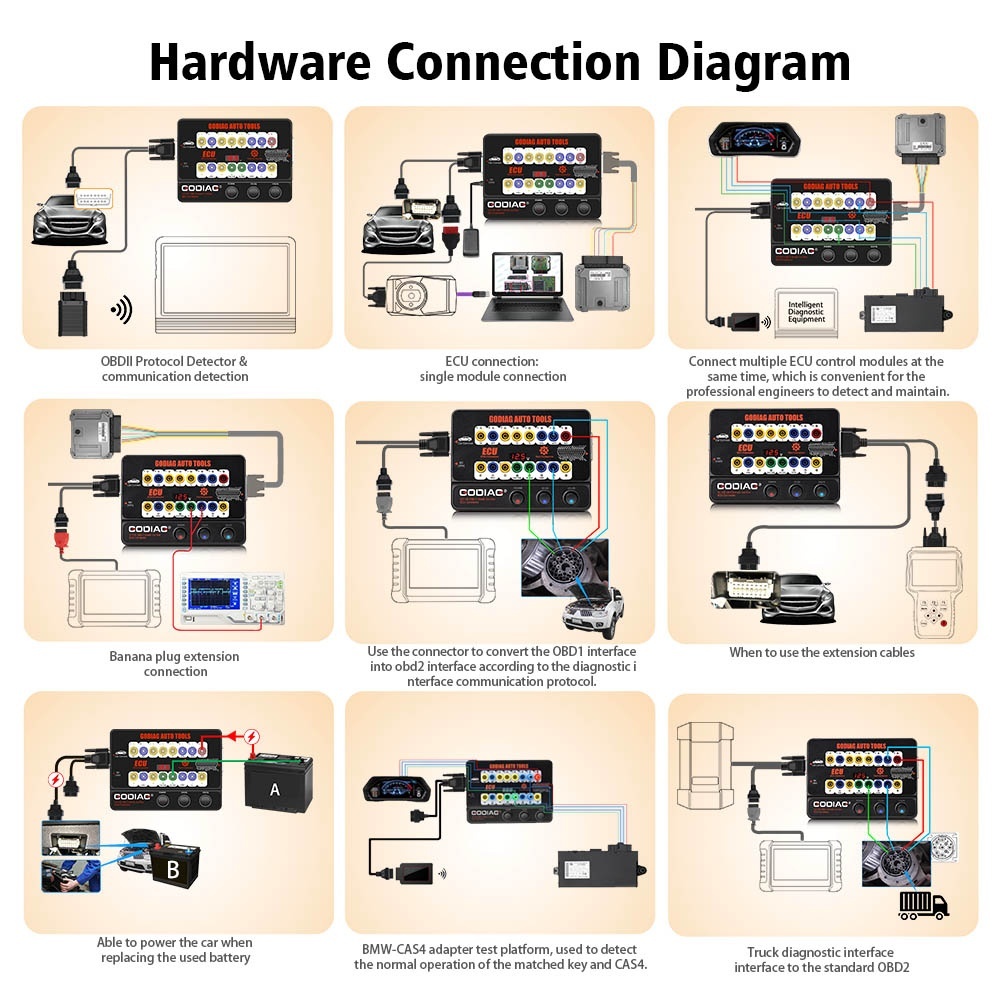

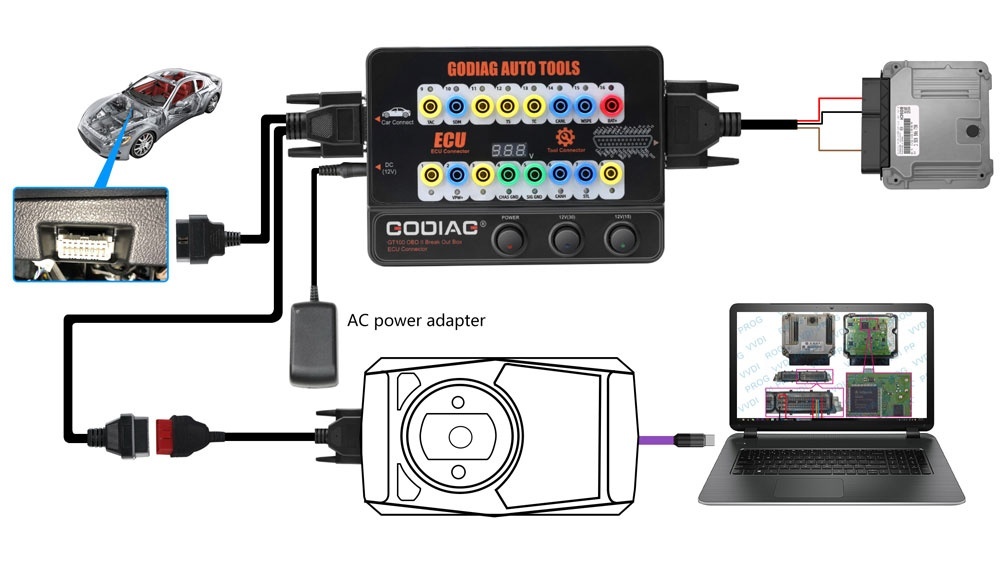

Zariadenie umožňuje aj konverziu niektorých rozhraní OBD1 na štandard OBD2, v závislosti od komunikačného protokolu diagnostického rozhrania. GT100 sa navyše dá použiť na súčasné pripojenie viacerých modulov ECU, funkciu obzvlášť užitočnú pre inžinierov, autoelektrikárov alebo špecializované dielne, ktoré vykonávajú analýzu a pokročilú údržbu elektronických systémov vozidla. Tieto scenáre sú ilustrované aj v schémach z príručky, kde je produkt predstavený v pracovných konfiguráciách s jednotlivým ECU, viacerými pripojeniami a adaptáciou diagnostických rozhraní.

Mimoriadne praktickou funkciou pre servis je možnosť udržiavať napájanie vozidla počas výmeny batérie. Pomocou GT100 možno dočasne privádzať prúd do príslušných liniek portu OBD2 počas výmeny opotrebovanej batérie, aby sa znížilo riziko straty údajov, zablokovania audiosystému alebo vzniku porúch spôsobených chýbajúcim napájaním modulov ECU. Príručka špecifikuje použitie pripojení na piny 16, 4 a 5 a jasne zdôrazňuje, že sa nesmie zapínať zapaľovanie ani štartovať motor počas tohto postupu.

Na technickej úrovni GODIAG GT100 využíva diagnostický port OBDII, pracuje pri pracovnom napätí DC 9V–24V, má nízku spotrebu približne 0,5–0,6W a priložený adaptér má AC vstup 100V–240V a DC výstup 12V 1A. Zariadenie je navrhnuté na používanie v teplotnom rozsahu od -20°C do 70°C a na skladovanie medzi -40°C a 85°C.

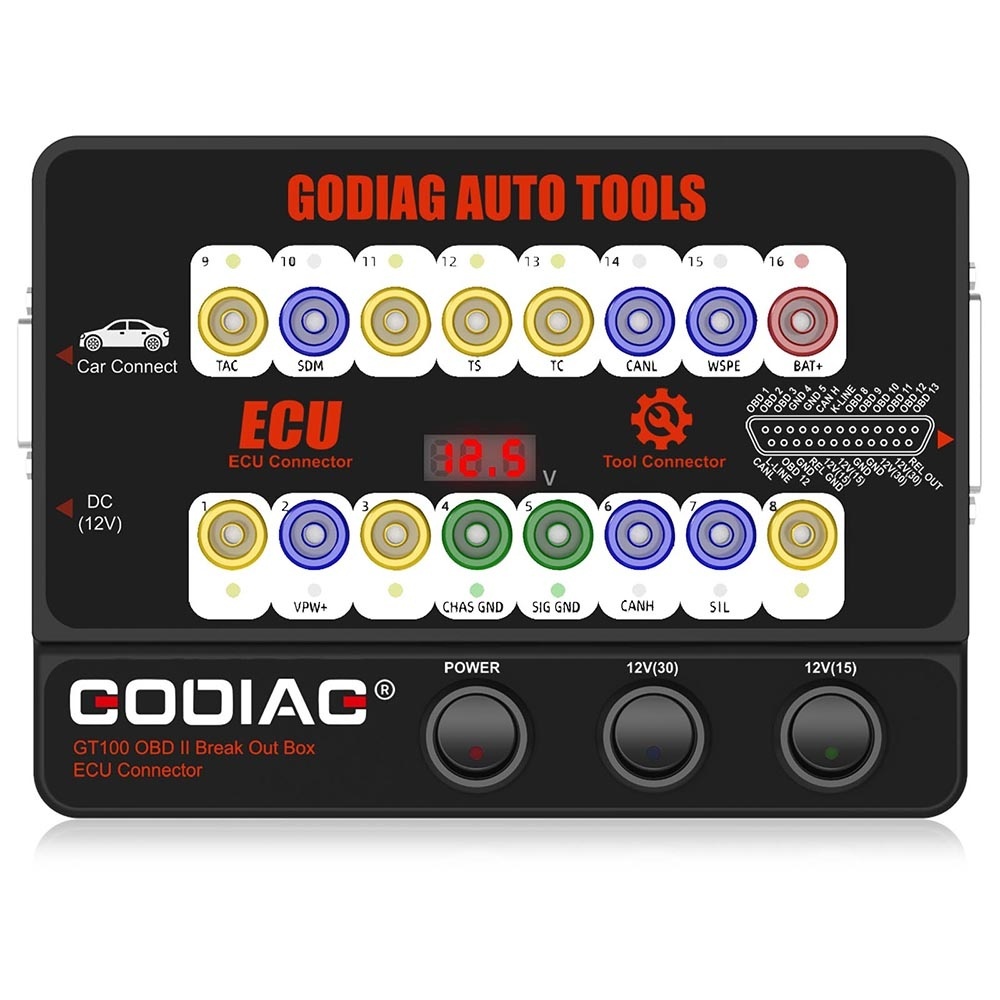

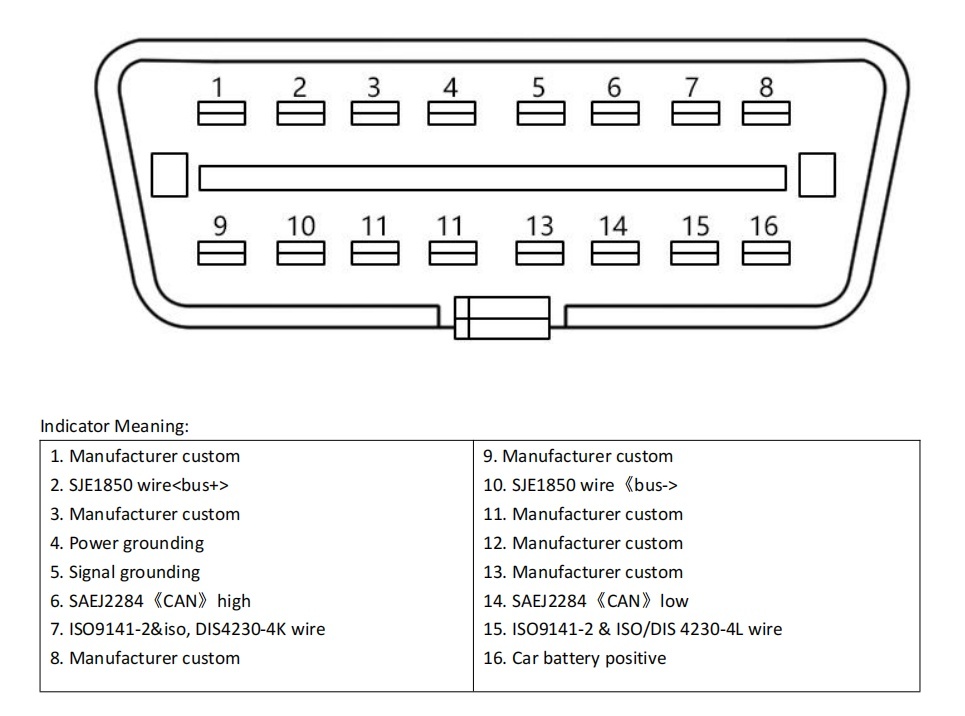

Na identifikáciu signálov poskytuje GT100 prístup a indikáciu hlavných liniek v porte OBDII, vrátane uzemnenia napájania, uzemnenia signálu, CAN High, CAN Low, ISO9141 / K-Line, J1850 Bus+ / Bus- a kladného napájania batérie. Vďaka tomu je veľmi užitočným nástrojom na rýchle kontroly komunikácie, elektrické odstraňovanie porúch a kontrolovanú prácu na diagnostických obvodoch.

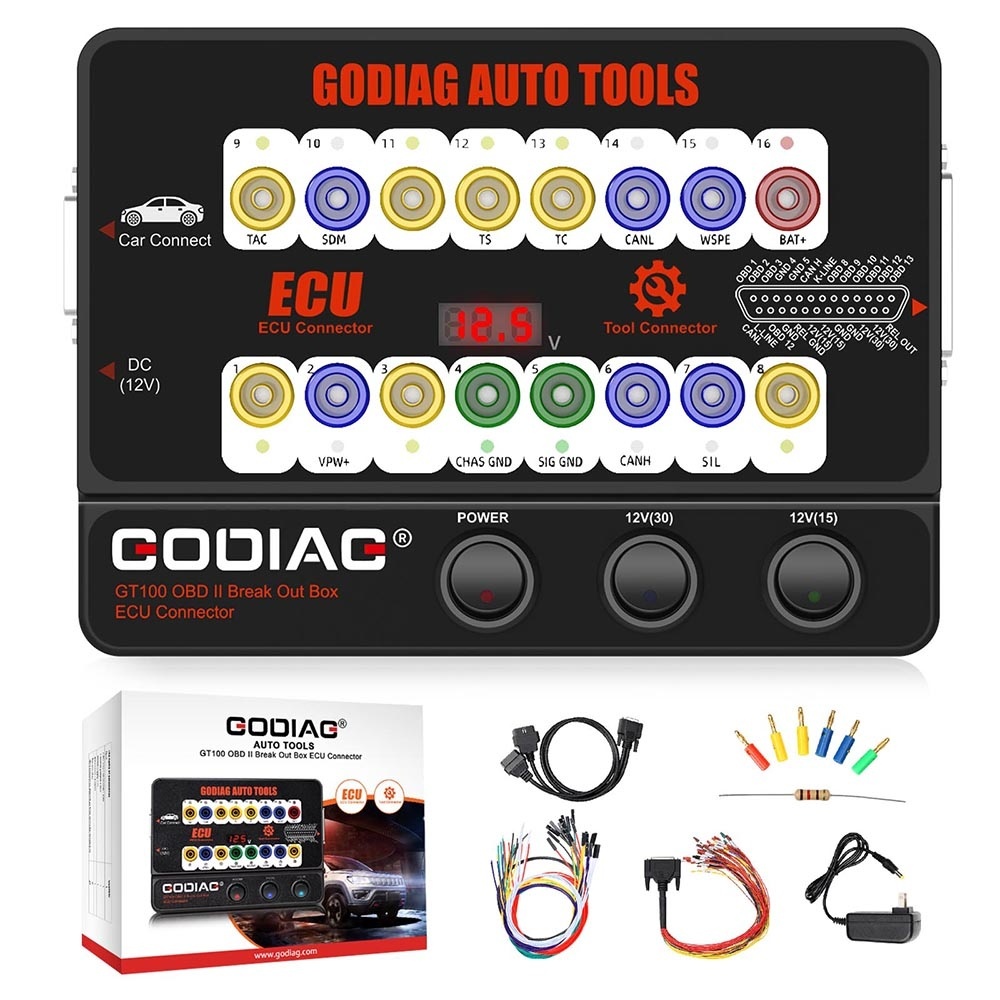

Obsah súpravy:

• základné zariadenie GT100
• OBD predlžovací kábel 2v1

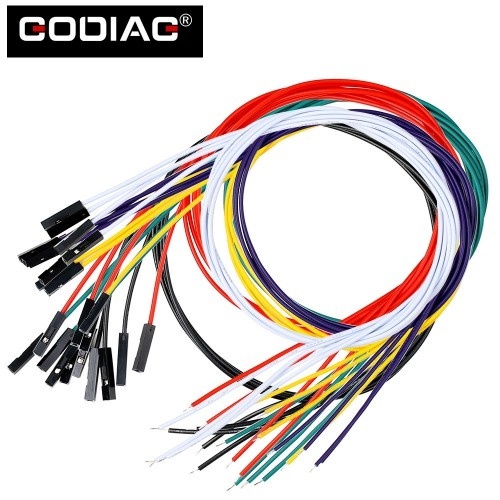

• súprava farebných prepojovacích káblov
• napájací zdroj 12V
• rezistor 120 ohmov
• 6 banánikových konektorov
• 24 samičích pinov typu Dupont 2,54 mm

GODIAG GT100 je vhodný na:

• rýchle zistenie protokolu OBD2
• kontrolu komunikácie medzi testerom a vozidlom
• monitorovanie napätia v porte OBDII
• diagnostiku a programovanie ECU jednotlivého modulu
• predĺženie a jednoduchší prístup k portu OBD2
• konverziu OBD1 na OBD2 v závislosti od protokolu
• súčasné pripojenie viacerých modulov ECU
• udržiavanie napájania pri výmene batérie
